网络解码矩阵的基本功能和要求与分类

网络解码矩阵是指通过阵列切换的方法将m路视频信号任意输出至n路监控设备上的电子装置,一般情况下矩阵的输入大于输出即m>n。有一些解码矩阵也带有音频切换功能,能将视频和音频信号进行同步切换,这种矩阵也叫做视音频矩阵。目前的网络解码矩阵就其实现方法来说有模拟矩阵和数字矩阵两大类。网络解码矩阵一般用于各类监控场合。

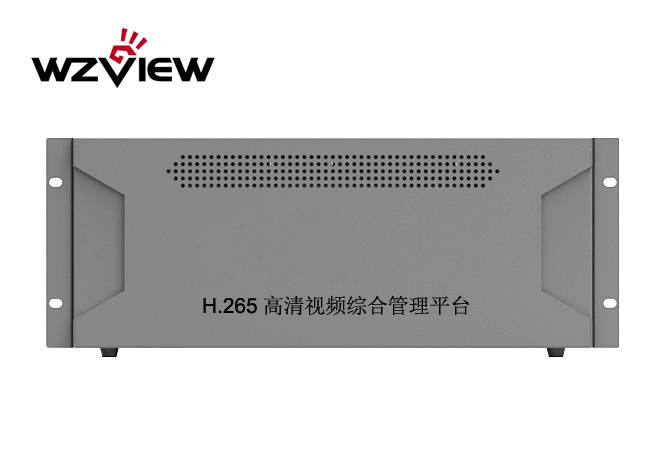

网络解码矩阵

一、网络解码矩阵的基本功能和要求

作为网络解码矩阵,最重要的一个功能就是实现对输入视频图像的切换输出。准确概括那就是:将视频图像从任意一个输入通道切换到任意另一个输出通道显示。一般来讲,一个M×N矩阵:表示它可以同时支持M路图像输入和N路图像输出。这里需要强调的是必须要做到任意,即任意的一个输入和任意的一个输出。

矩阵系统的发展方向是多功能、大容量、可联网以及可进行远程切换。一般而言矩阵系统的容量达到64×16即为大容量矩阵。如果需要更大容量的矩阵系统,也可以通过多台矩阵系统级联来实现。矩阵容量越大,所需技术水平越高,设计实现难度也越大。

另外,一个矩阵系统通常还应该包括以下基本功能:字符信号叠加;解码器接口以控制云台和摄像机;报警器接口;控制主机,以及音频控制箱、报警接口箱、控制键盘等附件。对国内用户来说,字符叠加应为全中文,以方便不懂英文的操作人员使用,矩阵系统还需要支持级联,来实现更高的容量,为了适应不同用户对矩阵系统容量的要求,矩阵系统应该支持模块化和即插即用(PnP)的,可以通过增加或减少视频输入、输出卡来实现不同容量的组合。推荐阅读:led拼接屏常见故障排查

二、网络解码矩阵的分类

按实现视频切换的不同方式,网络解码矩阵分为模拟矩阵和数字矩阵。

1、模拟矩阵:

视频切换在模拟视频层完成。信号切换主要是采用单片机或更复杂的芯片控制模拟开关实现。

2、数字矩阵:

视频切换在数字视频层完成,这个过程可以是同步的也可以是异步的。数字矩阵的核心是对数字视频的处理,需要在视频输入端增加转换,将模拟信号变为数字信号,在视频输出端增加转换,将数字信号转换为模拟信号输出。视频切换的核心部分由模拟矩阵的模拟开关,变将成了对数字视频的处理和传输。
