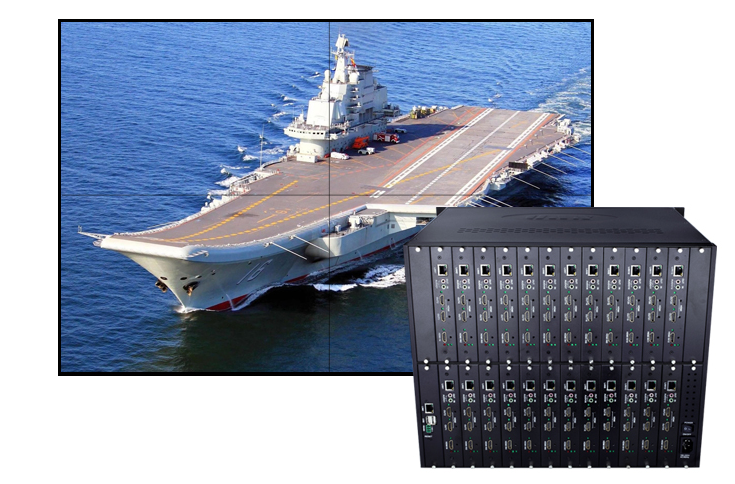

五洲混合型插卡矩阵切换器
（WZ1000-HH-XX系列）
专业级混合矩阵，专为数字视频信号的显示切换而设计的高性能智能矩阵，单机采用4U,8U,16U机箱，单机最大72进72出，综合各类信号。
产品简介：
混合型视音频矩阵切换主机是专为数字视频信号的显示切换而设计的高性能智能矩阵开关设备，用于将单路或多路视频输入信号切换到相应输出通道，一路输入可对应多路输出，一路输出只能对应一路输入。
混合型视音频矩阵切换主机采用模块化的设计，将CVBS，VGA，HDMI，SDI等视音频信号分别做成各自独立的模块，并采用插卡的形式组成矩阵。插装不同数量比例的各种模块卡，可方便快捷的满足不同的功能需求，无需更改方案和调试，大大降低了产品的故障率，节约了维修时间和维修成本，减少因维修给用户带来的影响。
混合型视音频矩阵切换主机有以下模块：
输出部分：HDMI输出模块，DVI 输出模块。
输入部分：DVI；HDMI；VGA；YCrCb；AV(CVBS)；SDI
应用范围：高清视频多屏显示系统，可视指挥调度，平安城市，广播电视系统，医学示教系统，卫星测绘,视频会议及视频监控等需求高品质数字视频显示领域。
WZ1000-HH-16系列单机最大容量：16路输入，16路输出。（一卡2路输入输出）
WZ1000-HH-36系列单机最大容量：36路输入，36路输出。（一卡4路输入输出）
WZ1000-HH-72系列单机最大容量：72路输入，72路输出。（一卡4路输入输出）
产品特性：
◆ 支持现有CVBS、VGA、HDMI、SDI等多种数字、模拟信号输入。
◆ 输出为HDMI1.3，DVII信号，且向下兼容。
◆ 完成CVBS、VGA、HDMI、SDI信号到HDMI、DVI信号之间的信号转换与
交叉切换。
◆ 采用模块化设计，每个模块2/4路，方便快捷的满足不同的功能需求。
◆ 强大的存储功能，可存储和调用多个预存的切换模式。
◆ 支持按键、无线遥控、及以太网等多控制方式，LCD显示屏显示操作信
息。
◆ 具有掉电记忆功能，带有断电现场保护功能。
◆ 标准工业机箱,安装方便,操作快捷。
|
设备型号 |
WZ1000-HH-16 |
|
设备容量 |
单机支持16路输入，16路输出 |
|
输入信号 |
CVBS、VGA、HDMI、SDI信号 |
|
输出信号 |
HDMI、DVI信号 |
|
CVBS信号 |
阻抗75Ω，BNC(视频)/RCA(音频) 接口,视频PAL/NTSC兼容 |
|
CVBS传输距离 |
300-600米左右, 采用专业电缆 |
|
VGA信号 |
阻抗75Ω，接口15针HDF，VGA/RGB信号 |
|
VGA传输距离 |
20米内 |
|
HDMI信号 |
差分阻抗100Ω，接口Type A母座，支持525i，625i，720p，HD 1080i，HD 1080p，支持HDMI1.3a,支持HDCP协议 |
|
CVBS传输距离 |
25米左右, 采用专业电缆 |
|
SDI信号 |
阻抗75Ω， BNC接口,支持SD-SDI/HD-SDI/3G-SDI |
|
SDI传输距离 |
SD/HD/3G-SDI在采用同轴电缆1694A传输时，最大传输距离分别为300米/150米/100米左右 |
|
以太网控制口 |
TCP/IP协议，自适应10M或100M 全双工或半双工 |
|
电源/功率 |
180VAC ~250VAC,50/60 Hz,自适应电源； 功率：根据机箱大小及设备路数决定 |
|
温度/湿度 |
储存、使用温度: -20°~ +70°C; 湿度:10%~90% |
产品技术参数:
|
设备型号 |
WZ1000-HH-36 |
|
设备容量 |
单机支持36路输入，36路输出 |
|
输入信号 |
CVBS、VGA、HDMI、SDI信号 |
|
输出信号 |
HDMI、DVI信号 |
|
CVBS信号 |
阻抗75Ω，BNC(视频)/RCA(音频) 接口,视频PAL/NTSC兼容 |
|
CVBS传输距离 |
300-600米左右, 采用专业电缆 |
|
VGA信号 |
阻抗75Ω，接口15针HDF，VGA/RGB信号 |
|
VGA传输距离 |
20米内 |
|
HDMI信号 |
差分阻抗100Ω，接口Type A母座，支持525i，625i，720p，HD 1080i，HD 1080p，支持HDMI1.3a,支持HDCP协议 |
|
CVBS传输距离 |
25米左右, 采用专业电缆 |
|
SDI信号 |
阻抗75Ω， BNC接口,支持SD-SDI/HD-SDI/3G-SDI |
|
SDI传输距离 |
SD/HD/3G-SDI在采用同轴电缆1694A传输时，最大传输距离分别为300米/150米/100米左右 |
|
以太网控制口 |
TCP/IP协议，自适应10M或100M 全双工或半双工 |
|
电源/功率 |
180VAC ~250VAC,50/60 Hz,自适应电源； 功率：根据机箱大小及设备路数决定 |
|
温度/湿度 |
储存、使用温度: -20°~ +70°C; 湿度:10%~90% |
|
设备型号 |
WZ1000-HH-72 |
|
设备容量 |
单机支持72路输入，72路输出 |
|
输入信号 |
CVBS、VGA、HDMI、SDI信号 |
|
输出信号 |
HDMI、DVI信号 |
|
CVBS信号 |
阻抗75Ω，BNC(视频)/RCA(音频) 接口,视频PAL/NTSC兼容 |
|
CVBS传输距离 |
300-600米左右, 采用专业电缆 |
|
VGA信号 |
阻抗75Ω，接口15针HDF，VGA/RGB信号 |
|
VGA传输距离 |
20米内 |
|
HDMI信号 |
差分阻抗100Ω，接口Type A母座，支持525i，625i，720p，HD 1080i，HD 1080p，支持HDMI1.3a,支持HDCP协议 |
|
CVBS传输距离 |
25米左右, 采用专业电缆 |
|
SDI信号 |
阻抗75Ω， BNC接口,支持SD-SDI/HD-SDI/3G-SDI |
|
SDI传输距离 |
SD/HD/3G-SDI在采用同轴电缆1694A传输时，最大传输距离分别为300米/150米/100米左右 |
|
以太网控制口 |
TCP/IP协议，自适应10M或100M 全双工或半双工 |
|
电源/功率 |
180VAC ~250VAC,50/60 Hz,自适应电源； 功率：根据机箱大小及设备路数决定 |
|
温度/湿度 |
储存、使用温度: -20°~ +70°C; 湿度:10%~90% |
